Foto 1

lunes, 11 de mayo de 2009

Vista detallada del reflector hecho de aluminio de los restos de una lampara,las pegatinas son para tapar los huecos que tenia para cuando forrara quedara todo igual sin fallos,los dos soportes esta hechos de los restos que sobraron cuando corte para igular el reflector y esta remachados.

Foto 2

lunes, 11 de mayo de 2009

La palangana de los chino 1.8 € de 45 cm de diametro y 22 cm de fondo.

Foto 3

lunes, 11 de mayo de 2009

Los materiales empleados.

Foto 4

lunes, 11 de mayo de 2009

Nos ponemos a la faena y empezamos a cortar el circulo del fondo para el olojamiento del flash.

Foto 5

lunes, 11 de mayo de 2009

Empezamos el porceso de recorte del alojamiento del flash.

Foto 6

lunes, 11 de mayo de 2009


Foto 7

lunes, 11 de mayo de 2009

Probando el flash para ajustar el diametro del flash.

Foto 8

lunes, 11 de mayo de 2009

Vista del recorte del flash hecho con la dremel y disco de cortes y limados con las piedras de esmeril que tiene la maquina, todo con mucha precaucion y con las medidas de seguridad correspondientes.

Foto 9

lunes, 11 de mayo de 2009

Detalle del soporte del flash hecho para la ocasion una cosa rapida.

Foto 10

lunes, 11 de mayo de 2009

Detalle del tubo de plastico del reflector

Foto 11

lunes, 11 de mayo de 2009

Detalle del reflector con los soportes de montaje.

Foto 12

lunes, 11 de mayo de 2009

Vista trasera con el refuerzo y todo remachado.

Foto 13

lunes, 11 de mayo de 2009

Vista general del conjunto antes de forrarlo,en la palangana tiene unos refuerzo por dentro y por fuera para que tenga mas rijided las paredes de la palangana por que son muy debiles.

Foto 14

lunes, 11 de mayo de 2009

Detalle del conjunto antes de forrar todo con el parasol del coche,todo m¡bien pegado con cola universal.

Foto 15

lunes, 11 de mayo de 2009

Detalle del reflector.

Foto 16

lunes, 11 de mayo de 2009

Detalle del reflector forrado con los restos del parasol del coche.

Foto 17

lunes, 11 de mayo de 2009

Detalle del flash de bombilla y del soporte.

Foto 18

lunes, 11 de mayo de 2009

Colocacion del soporte del reflector,soportes de plastico hueco de los que tiene los zapatos por dentro .

Foto 19

lunes, 11 de mayo de 2009

Detalle del flash.

Foto 20

lunes, 11 de mayo de 2009

Detalle del flash y del soporte de sujecion del radar

Foto 21

lunes, 11 de mayo de 2009


Foto 22

lunes, 11 de mayo de 2009

Vista de reflector y flash de bombilla con la celula fotoelectrica incorporada,esta foto tiene el reflector montado en posicion concava,pero funciona mejor en posicion convesa por que distribuye mejor la luz.

Foto 23

lunes, 11 de mayo de 2009


Foto 24

lunes, 11 de mayo de 2009

1ªprueba de luz volocidad 1/125-f13 luz lateral derecha a 1 de distancia,la camara una nikon D-70 s-objetivi 18-200,fondo negro la modelo muy paciente no se quejaba de nada

Foto 25

lunes, 11 de mayo de 2009

2ª prueba de luz 1/125-f14 luz lateral derecha a 1 Mts de distancia

Foto 26

lunes, 11 de mayo de 2009

3ª prueba de luz 1/125-f16,luz lateral derecha a 1Mts de distancia

Foto 27

lunes, 11 de mayo de 2009

Pruba de luz .1/125-f14 camara nikon D-70 s-18-200 mm

Foto 28

lunes, 11 de mayo de 2009

Preparada para pintar

Foto 29

lunes, 11 de mayo de 2009

Pintado del radar en negro mate,tiene dada 3 manos

Foto 30

lunes, 11 de mayo de 2009

Detalle del difusor en tela,para reducir refjejos y diafragmas

Foto 31

lunes, 11 de mayo de 2009


Foto 32

lunes, 11 de mayo de 2009

Detalle del reflector

Foto 33

lunes, 11 de mayo de 2009

Vista general del flash radar y reflector

Foto 34

lunes, 11 de mayo de 2009

Detalle del reflector montado en conveso para dispersar mejor la luz,mas uniforme

Foto 35

lunes, 11 de mayo de 2009

Vista trasera ya pintada en negro mata

CONSTRUCCION RING FLASH foto 1

domingo, 10 de mayo de 2009

La materia prima y herramientas,cuenco tubo de pvc y pegamentos

CONSTRUCCION RING FLASH foto 2

domingo, 10 de mayo de 2009

Vista genaral del soporte de la camara y recortedel flash

CONSTRUCCION RING FLASH foto 3

domingo, 10 de mayo de 2009

Detalle del pegado interior con pasta epoxis

CONSTRUCCION RING FLASH foto 4

domingo, 10 de mayo de 2009

Detalle del cuenco del tubo y el soporte para la camara

CONSTRUCCION RING FLASH foto 5

domingo, 10 de mayo de 2009

Detalle del pegado con pasta gris y queda muy resistente

CONSTRUCCION RING FLASH foto 6

domingo, 10 de mayo de 2009

Vista genaral del recorte del flash y el sopoerte para la camara

CONSTRUCCION RING FLASH foto 7

domingo, 10 de mayo de 2009

Detalle del pegado con pasta epoxy,muy resistente y queda muy dura

CONSTRUCCION RING FLASH foto 8

domingo, 10 de mayo de 2009

Detalle de la colocacion del flash y la camara para tomar medidas de los hierros

CONSTRUCCION RING FLASH foto 9

domingo, 10 de mayo de 2009

Vista trasera del flash y la camara

CONSTRUCCION RING FLASH foto 10

domingo, 10 de mayo de 2009

Plantilla en cartulina de los hierros.

CONSTRUCCION RING FLASH foto 11

domingo, 10 de mayo de 2009

Vista mas detallana de la plantilla

CONSTRUCCION RING FLASH foto 12

domingo, 10 de mayo de 2009

Detalle del pintado con imprimacion especial para superficies deslizantes tiene 3 manos de pintura.

CONSTRUCCION RING FLASH foto 13

domingo, 10 de mayo de 2009

Detalle casi terminado esta pintado y rematado los sopertes y el alojamientos del flash con goma de carrocero.

CONSTRUCCION RING FLASH foto 14

domingo, 10 de mayo de 2009

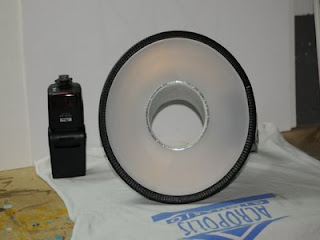

Vista del frontal con el difusor,e utilizado de las tapas de encuadernar las que son rugosas tiene puesta 2 tapas y la mitad en la parte donde esta el flash para reducir un poco el fogonazo del flash

CONSTRUCCION RING FLASH foto 15

domingo, 10 de mayo de 2009

Detalle del cable de comunicacion con la camara.
